IRD 3090 3G-SDI

Ultra-High-Definition Integrated Receiver Decoder, entwickelt für höchste Qualitätsansprüche und exzellente HDTV-, UHDTV-4K- (optional) sowie Radioempfangseigenschaften.

Der IRD 3090 verfügt über flexible Tunerkonfigurationen zum Empfang von DVB-S/S2/S2X-, DVB-C/C2- und DVB-T/T2/HEVC-Signalen. Zwei integrierte Common-Interface-(CI)-Slots (optional) ermöglichen die Aufnahme verschiedener Conditional-Access-Module (CAMs) zur Entschlüsselung von Pay-TV-Sendern.

Über eine integrierte Routing-Matrix können bis zu zwei Audiostreams (Audio L/R, AC3 Dolby Digital) gleichzeitig in das 3G-SDI-Signal eingebettet werden. Darüber hinaus unterstützt das Gerät optional die Einspeisung eines ASI-Eingangssignals (ASI-IN) oder die Ausgabe eines ASI-Ausgangssignals (ASI-OUT).

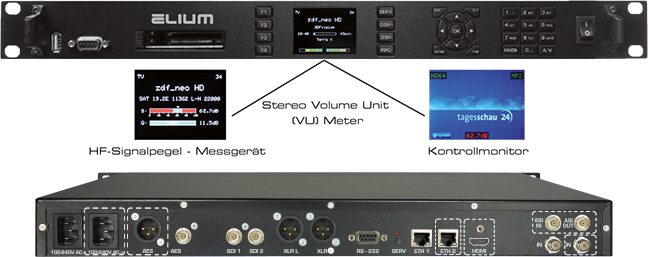

Sämtliche Geräteeinstellungen können über den integrierten Webserver (HTTP/HTTPS) oder das grafische Display am Frontpanel konfiguriert werden. Das Display dient als Kontrollmonitor für die Live-Wiedergabe des aktuellen Programms und verfügt über ein Stereo-Volume-Unit-(VU)-Meter zur Audioüberwachung. Zudem sind Echtzeit-HF-Signalpegelmessungen direkt über das Frontpanel abrufbar.

Die integrierten Ethernet- (Telnet/SSH) und RS-232-Schnittstellen bieten eine umfassende bidirektionale Steuerung und ermöglichen so eine nahtlose Integration des IRD 3090 in bestehende Steuerungssysteme. Diese Schnittstellen erlauben es Anwendern, Programmnamen und Logos zu verwalten sowie detaillierte Programminformationen, EPG-Daten und weitere Metadaten abzurufen. Darüber hinaus gewährleistet die SNMP-Unterstützung mit Traps eine lückenlose Telemetrie und Echtzeit-Statusüberwachung innerhalb bestehender Broadcast-Netzwerk-Management-Systeme (NMS).

Die empfangenen Tunerprogramme können über die optionale 1-Gbit/s-Ethernet-Schnittstelle als SPTS (Single Program Transport Stream) oder MPTS (Multi-Program Transport Stream) in das IP-Netzwerk gestreamt werden.

Entwickelt mit hochwertigen Komponenten für den kontinuierlichen 24/7-Dauerbetrieb, werden alle Geräte stolz in Deutschland entwickelt und gefertigt.

 Features:

▪ Videodekodierung: MPEG-1/-2/-4, H.264 MVC bis zu 1080p@60fps
▪ Videoauflösungen: SD/HD 480i/p, 576i/p, 720p, 1080i/p
▪ Audiodekodierung: MP3, AAC, AC3, DTS, WMA, RM, FLAC
▪ Tuner-Unterstützung: DVB-S/S2/S2X oder DVB-C/C2/T/T2 wählbar
▪ Netzwerk-Programmsuchlauf mit LCN (Logical Channel Numbering)
▪ Bildformate: 4:3 / 16:9
▪ 3G-SDI-Ausgang: 75-Ω-BNC-Anschluss mit 2 x eingebetteten Audiospuren
▪ Integrierte Routing-Matrix zur Konfiguration der SDI-Audiospuren
▪ Unsymmetrisches Audio: AES-Ausgang über 75-Ω-BNC
▪ Symmetrisches Audio: Analoger Stereo-Ausgang über 3-pol. XLR
▪ 320x240 Grafisches Display: Live-TV-Programmonitofunktion mit technischen Daten, vollständiger Gerätekonfiguration, Stereo-VU-Meter und integrierter HF-Signalpegelmessung
▪ Bidirektionale Steuerung über 100-Mbit/s-Ethernet (Telnet/SSH) und RS-232-Schnittstelle
▪ Integrierter Webserver (HTTP/HTTPS) zur Verwaltung und Steuerung
▪ SNMP-Unterstützung mit Traps für Echtzeit-Überwachung
▪ Firmware-Aktualisierung über Front-USB, Ethernet oder Webinterface
▪ HTML5-basiertes OSD zur Anpassung von Hintergründen, Senderlogos und individuellen Namen
▪ Teletext, DVB-Subtitling, EBU-Teletext-Subtitling
▪ Elektronischer Programmführer (EPG) mit detaillierten Event-Informationen
▪ Thermisch gesteuerte Lüfter zur Kühlung von Netzteil und System
▪ Servicetaste zum Sperren/Entsperren von Display, Frontpanel-Tastatur und IR-Fernbedienung (ideal für die Inbetriebnahme mehrerer Geräte)
▪ Unabhängige Lautstärkeeinstellung jedes Programms
▪ Unabhängige Audio-Delay-Einstellung jedes Programms

Optionale Features:

▪ Next-Gen Videodekodierung: H.264 AVC, H.265 HEVC bis zu 4K UHD @ 60 fps
▪ Videoauflösungen: UHD 4K
▪ Audioverarbeitung: AC3/DTS 7.1 / 5.1 Down-Mix
▪ Flexible Tuner-Kombinationen:
  DVB-S/S2/S2X oder DVB-C/C2/T/T2
  DVB-S/S2/S2X und DVB-C/C2/T/T2
▪ Zweite 3G-SDI-Schnittstelle: 75-Ω-BNC-Anschluss mit 2 x eingebetteten Audiospuren
▪ HDMI-Ausgang: Unterstützt 4:2:0/4:2:2/4:4:4/RGB Farbabtastung, 10/12-Bit HDR und HDMI-CEC
▪ ASI-Schnittstelle: ASI-Eingang / Ausgang über 75-Ω-BNC
▪ Symmetrisches Digitalaudio: AES-Ausgang über 3-pol. XLR
▪ Bis zu 2 Common-Interface-(CI)-Slots für Conditional-Access-Module (CAMs) wie AlphaCrypt (Sky/ORF), Conax, Irdeto und Nagravision
▪ 1-Gbit/s-Ethernet-Anschluss für IP-Streaming:
  SPTS (Single Program Transport Stream)
  MPTS (Multi-Program Transport Stream)
▪ Fernbedienung und externer Infrarot-(IR)-Empfänger mit 3,5-mm-Klinkenstecker
▪ Redundantes Netzteil (unabhängig gespeist) mit automatischer Umschaltung (unterbrechungsfreies Failover)
▪ Bis zu 2 eSATA-Schnittstellen

zum Konfigurator >>>

Beschreibung			Herunterladen
Datenblatt (deutsch)
Datenblatt (englisch)
RS-232 / Netzwerk Protokoll Spezifikation (englisch)
Firmware Update Verfahren (englisch)
Firmware v01.01
PuTTY
MTTTY

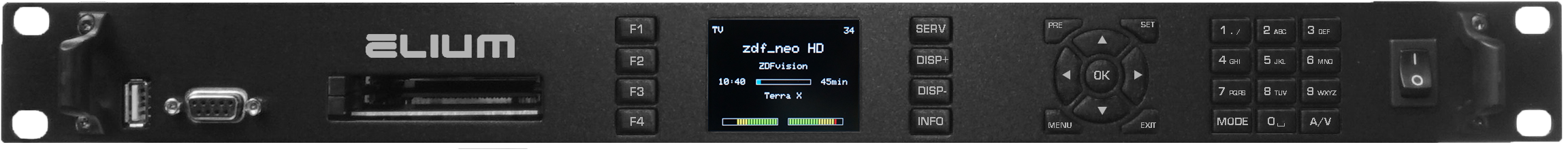

Bild hohe Qualität von Vorne

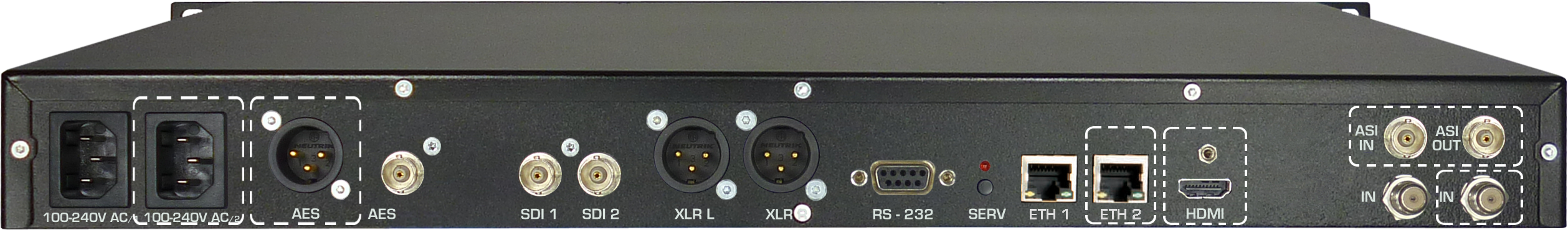

Bild hohe Qualität von Hinten
