VEN 4054 HD

Vierfach-Encoder-Controller

Der VEN 4054 HD ist ein professioneller bidirektionaler vierfach-Encoder, der es ermöglicht bis zu vier Videoquelle (HDMI, SDI oder CVBS, RGB-HV / Y,Pb,Pr) und/oder Audioquelle (Audio-L/R oder S/Pdif) in vier IP-Streams zu encodieren. Die erzeugten MPEG 4 (H264) Streams werden über die Ethernet Schnittstellen dem IP-Netz bereit gestellt.

Über die vorhanden HDMI Ausgänge, können die eingehenden Signale, über einen Kontrollmonitor überwacht oder es kann mit den neuen HDMI- Signalen weiter gearbeitet werden.

Durch die integrierte Ethernet und RS-232 Steuerungsoption kann der VEN4054 HD extern bidirektional gesteuert werden, wobei jeder der vier Encoder separat angesprochen werden kann.
Dies ermöglicht somit eine optimale Integration in vorhandene Steuerungssysteme.

Die Geräte sind durch hochwertige Komponenten für den Dauerbetrieb ausgelegt und werden in Deutschland entwickelt und produziert.

Features:

• 4 x Video Encodierung bzw. Transcodierung zu vier IP-Streams mit einstellbarer Bitrate durchschittlich 1 MBit/s bis 20 MBit/s (abhängig vom eingespeistem Videosignal)
• Video - Eingangssignale (HDMI, SDI oder CVBS, RGB-HV / Y,Pb,Pr) bis zu einer Auflösung von 1080i/p
• Die Auflösung des encodierten Signals entspricht dem Eingangssignal bzw. einer frei wählbaren runter skalierten Auflösung unterhalb des Eingangssignals
• 4 x Audio analog (Audio L/R) bzw. Audio digital (S/Pdif) Encodierung zum IP-Stream
• Grafisches Display 192 x 32 Punkte zeigt alle technisch relevanten Informationen
• Alle Einstellungen sind über Display und Tasten einstellbar
• Bidirektionale Steuerung über RS-232 / Ethernet
• Unabhängige Ansteuerung der vier Encoder
• Video Eingänge selbst konfigurierbar durch folgende Anschlüsse:
      HDMI - 1080i/p - 720p - 576p
      3G-SDI - 1080i/p - 720p - 576p - 1x BNC 75 Ω optional oder
      CVBS - 1x BNC 75 Ω optional
      RGB-HV / Y,Pb,Pr - 1080i/p - 720p - 576i - D-Sub 15pol. optional
      Festplatteneinschub für Festplatten bis zu 2 TB je Einschub optional

• Audio Eingänge je Encoder:
      S/PDIF unsymmetrisch - 1 x RCA 75 Ω
      Audio Analog Stereo unsymmetrisch - 2 x RCA 75 Ω
• Ausgänge:
      HDMI - 1080i/p - 720p - 576p - für Kontrollzwecke
• Netzwerkanbindung durch Ethernet

Beschreibung			Herunterladen
Datenblatt (deutsch)
Datenblatt (englisch)
Firmware
RS-232 / Netzwerk Protokoll Spezifikation
Bedienungsanleitung

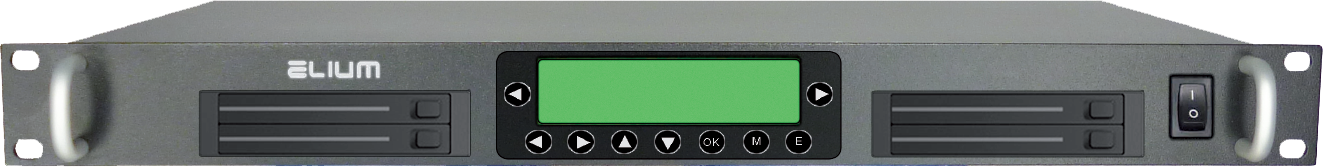

Bild hohe Qualität von Vorne

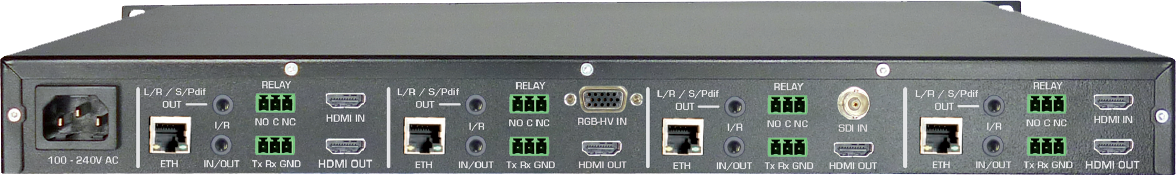

Bild hohe Qualität von Hinten
